Läsa historiska loggvärden ur Qalcosonic E3 och E4

Gäller: Qalcosonic E3 och Qalcosonic E4

Innehållsförteckning

Anslut till mätaren

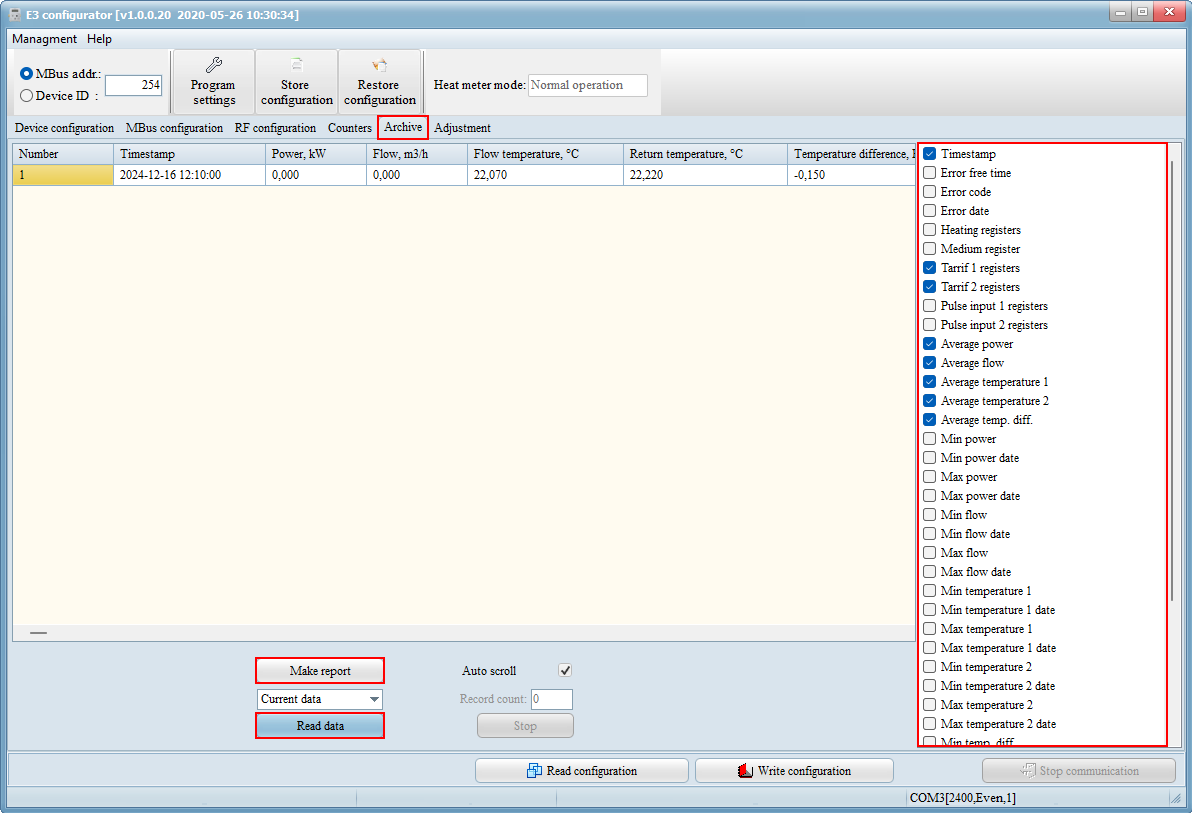

Läsa historiska loggvärden

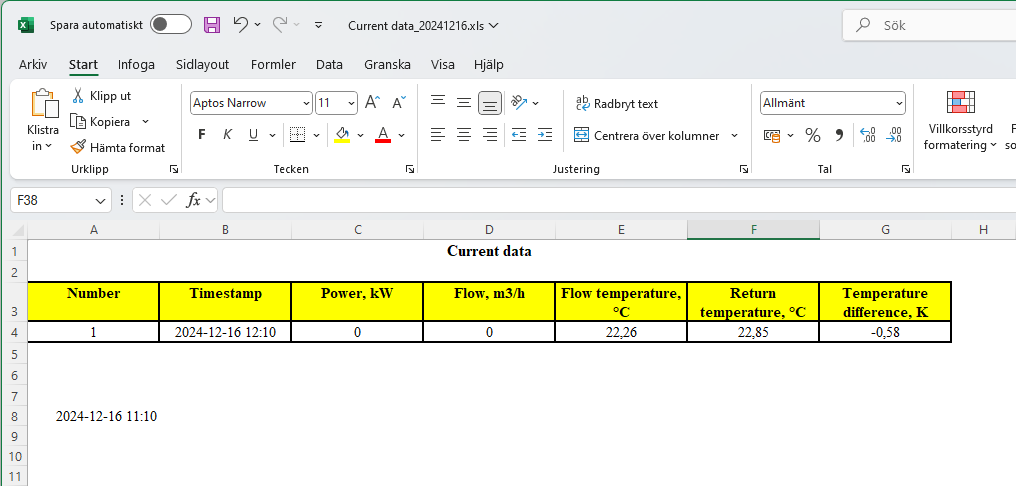

Spara loggvärden till Excel
Avsluta parametrisering

Driftlägen

Energimätarna är väldigt konfigurerbara. Behörighet till konfiguration beror på vilket "läge" mätaren är i. Följande lägen finns: "transport", "normal drift", "service", "adjustment".

Vid leverans är mätare i transportläge. Då kan de flesta parametrar förändras - även metrologisk data.

När mätare driftsatts är de i normal drift. De kan sättas i serviceläge genom att öppnas och kortsluta service.

Adjustment tillåter ändring av metrologisk data men bryter mot MID och bryter garantin.

Nödvändig utrustning

OG-1 optiskt öga

Optisk koppling till mätare via datorns USB-port

Läs mer

MM20-USB

Ansluter M-bus till datorns USB-port

Läs mer

Förberedelser

Mjukvara: E3 configurator

Ladda ner mjukvaran via denna länk.

Anslut till mätaren

Att ansluta genom optiskt öga

Placera optiska ögat på mätaren med kabeln pekandes neråt. Anslut USB-kontakten och ta reda på vilken port den använder genom att gå in i "enhetshanteraren".

OBS! IR-porten behöver aktiveras genom att man trycker på mätarens knapp. Deaktiveras automatiskt efter ett par minuter.

Att ansluta genom M-bus

Anslut M-bus-kablarna från mätaren till M-bus-omvandlaren som sen ansluts till UBS-porten på datorn. Ta reda på vilken port den använder genom att gå in i "enhetshanteraren".

Direkt anslutning till mätaren kräver ingen ändring av M-bus-adress. Om flera mätare är anslutna till M-bus-nätverket måste rädd adress anges.

Normalt används 2400 baud, jämn paritet och 1 stopbit. Om detta ändrats - se dokumentation.

Starta programmet

E3 configurator behöver inte installeras. Bara starta exe-filen.

Välj rätt port (programmet identifierar normalt rätt port, men kan behöva ändras). Om ni inte har någon ledig port för M-bus behöver ni kontakta support hos Microsoft eller dyl.

Klicka på Read configuration så skall all data läsas in. Om detta inte fungerar så har ni inte kontakt med mätaren på rätt sätt. Felsök.

Tillgängliga operationer
