Montage av LoRa-gateway

Den här sidan kan användas som instruktion för montage av utomhus- och inomhusgateways. Programmering och driftsättning dokumenteras separat.

Val av gateway

Gateways kan levereras med eller utan nätverksserver.

  • Med inbyggd nätverksserver så kan man vara sin egen operatör. Det innebär att det inte tillkommer någon trafikavgift.
  • Utan nätverksserver så behövs en extern operatörstjänst.

Gateways kan vara för utomhusbruk eller inomhusbruk. De två största skillnaderna är kapslingsklassen och kontakten som ansluter till antennen.

LoRa-gateway UG-67

UG-67

Utomhusgateway med nätverksserver

  • Montageplåt
  • Montageskruvar
  • Antennkabel (1m)
  • Matningskabel
  • Power-over-Ethernet-enhet
  • 2 st 60cm-antenner
LoRaWAN-gateway UG-65

UG-65

Inomhusgateway med nätverksserver

  • Montageplåt
  • Montageskruvar
  • Matningskabel
  • 1 st 18cm-antenn och 1 st 60cm-antenn
LoRaWAN-gateway UG-63

UG-63

Inomhusgateway utan nätverksserver

  • Montageskruvar
  • Matningskabel
  • Power-over-Ethernet-enhet

Montageplats

Gateways ska montera så högt upp det går. Det som begränsar räckvidd är alltid material som är ivägen - berg, träd, väggar o.s.v.

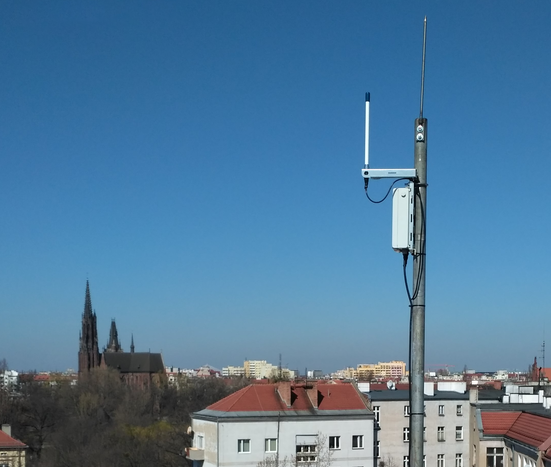

Utomhusgateways kan moneras på en stolpe eller husfasad. Kontrollera vilka montagedetaljer som medföljer din gateway.

Inomhusgateways kan få förbättrad räckvidd genom att montera antennen utomhus. Kabeln mellan antenn och gateway skall vara gjord för detta ändamål och så kort som möjligt.

Antenn

Antennplacering är det som skapar räckvidd. Kablar försämrar dock räckvidden väsentligt.

Antenner finns normalt upp till 9 dBi. Längre kablage kan dra ner detta värde till att inte ge någon fördel alls.

Antenner skall placeras utanför metall eftersom det blockerar radiosignaler.

Elektrisk anslutning

Matning

Det gateways vi levererar kan matas med PoE (Power-over-Ethernet) vilket innebär att man bara behöver ansluta en nätverkskabel. Det kan dock krävas tillbehör för detta. Kontakta Ambiductor för mer information.

Om man använder PoE så krävs ingen elbehörighet. Vem som helst kan montera och ansluta kablaget.

Nätverk

Helst skall gateway anslutas till internet via Ethernet (bredband). För sekundär uppkoppling kan SIM-kort anslutas. Om bara mobilkommunikation finns att tillgå kan man klara sig utan bredbandsuppkoppling.

Tillbehör

Utrustning Kommentar
Kraftigare antenn Ger kraftigt ökad radioprestanda
Antennkabel Finns i olika längder. Försämrar radioprestandan
Nätverkskabel Välj rätt kabel för inomhus/utomhusbruk
Montagesats för stolpe Följer normalt med gateways för utomhusbruk
Signalstyrkemätare (räckviddstestare) Gör att man kan testa radioprestanda var som helst. Vår NETW'O är bäst på marknaden
