Ansluta pulskablar

Att ansluta pulskablar till en mätare används för att mäta och registrera elektriska pulser från en mätare, till exempel en elmätare, vattenmätare eller gasmätare.

Pulserna representerar enhetliga mätningar av förbrukning (en puls motsvarar en viss mängd energi eller vatten).

Ambiductors produkter förväntar sig normalt sätt passiva pulser. Om ni har en aktiv puls, kontakta oss för mer information.

Aktiv puls

Aktiv puls är en puls med spänning.

Passiv puls

Passiv puls är en puls som har en potentialfri kontakt eller transistor.

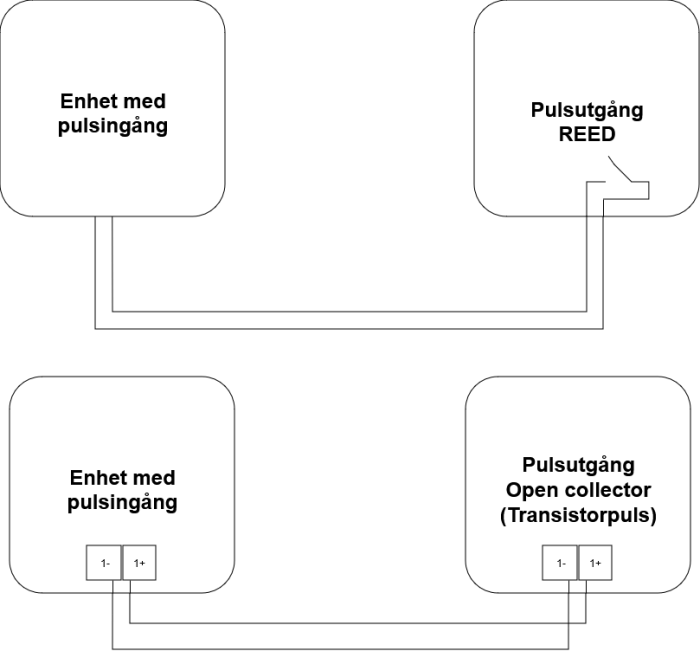

REED puls

En REED puls är en typ av elektrisk signal som genereras av en reed-switch som styrs av ett magnetfält.

När en magnet passerar nära switchen stängs eller öppnas dess kontakter vilket skapar en puls.

Dessa pulser är inte polariserade.

Open collector (Transistorpuls)

En open collector-puls eller transistorpuls är en elektrisk signal som genereras av en krets där en transistor används som switch.

Transistorns kollektär är öppen, d.v.s. inte internt ansluten till en spänningsskälla.

Dessa pulser är polariserade.

Auto sense

Funktionen auto sense förenklar användandet och justerar automatiskt till den korrekta pulsen. Detta minimerar även behovet av manuell konfiguration och risken för fel.

Calec ST III har funktionen auto sense. För övriga produkter behöver man själv välja korrekt puls.
