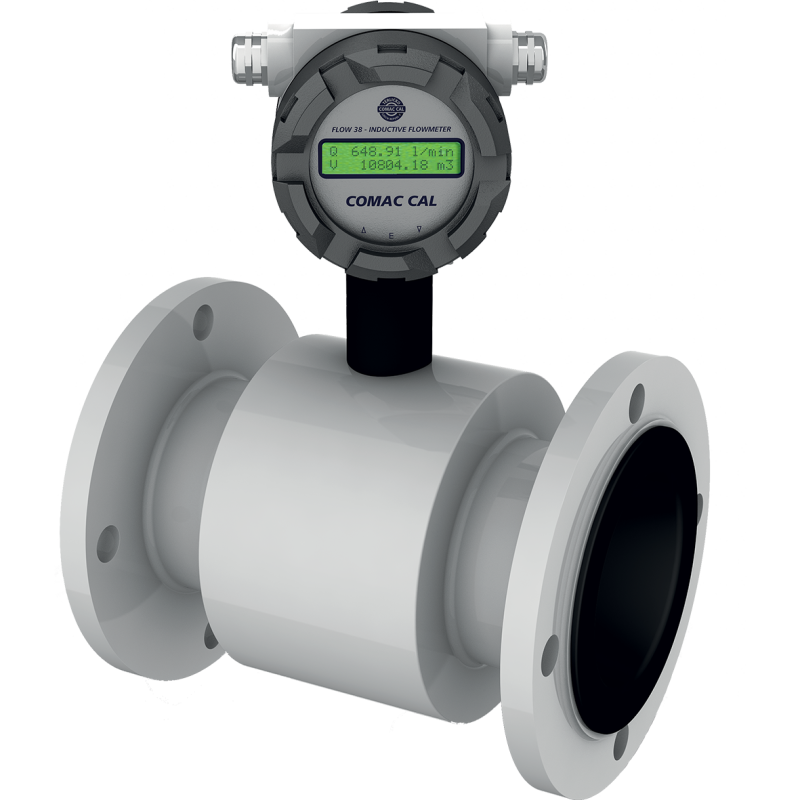

CALOR 38

CALOR 38

Induktiv magnetisk energimätare av industriell kvalitet

En energimätare helt utan tryckfall, för de flesta applikationer.
Synnerligen väl lämpad för mätning av kyla.

Nominellt flödeNominell diameterTemperaturområde
qp 10,5 ... 2 075 m3/h DN 25 ... 350 mm Upp till +170 °C

Användningsområden

  • Energimätning med glykol eller bioetanol
  • Energiproduktion
  • Industriell mätning

AmbiSolution approved

Grundläggande data

EgenskaperMöjligheter
Noggrannhet / klassificering
  • Värme: 2014/32/EU (MID) klass 2
  • ±0,5% noggrannhet
  • Kapsling: IP 65/67/68
Storlekar
  • DN 25 ... 350 mm
  • qp 10,5 ... 2 075 m3/h
Möjliga utgångar
  • 2 st puls/digital ut
  • Modbus
  • M-bus
  • 4...20 mA
  • HART
  • micro SD
  • NB-IoT
  • GSM
Möjliga ingångar
  • Temperaturgivare Pt500
Kraftmatning
  • 24 VDC
Viktig information
  • Montageriktning: Horisontellt, vertikalt uppåt
  • Rekommenderad raksträcka: Ingen
  • Beläggning med hårdgummi upp till 70 °C
    Beläggning med PFA upp till 170 °C (separerad)
  • Elektroder: Rostfria, Hastelloy C4, Titanium, Tantalum
  • Anslutning: Sandwich (Wafer), Gängad, Flänsad
  • Nominellt tryck: PN 10, 16, 25 bar

Beställningsinformation mätare max 70°C utan MID

RSK-nr.Art.nr.BeteckningYtterligare information
  C38-25-A1-B1-C3-D1-E1-F1-G1-H1-I2-J2-K1-L2-M2-N1 CALOR 38 DN25 K FL HR PN25 Energimätare, induktiv, qp 10,5m3/h, 0,1…70°C, DN25 fläns, 200mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, hårdgummi invändigt, rostfria elektroder, kompakt utförande, försumbart tryckfall, tempgivare Pt500 6m med dykrör 86mm, R100
  C38-32-A1-B1-C3-D1-E1-F1-G1-H1-I2-J2-K1-L2-M2-N1 CALOR 38 DN32 K FL HR PN25 Energimätare, induktiv, qp 17m3/h, 0,1…70°C, DN32 fläns, 200mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, hårdgummi invändigt, rostfria elektroder, kompakt utförande, försumbart tryckfall, tempgivare Pt500 6m med dykrör 86mm, R100
  C38-40-A1-B1-C3-D1-E1-F1-G1-H1-I2-J3-K1-L2-M2-N1 CALOR 38 DN40 K FL HR PN25 Energimätare, induktiv, qp 27m3/h, 0,1…70°C, DN40 fläns, 200mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, hårdgummi invändigt, rostfria elektroder, kompakt utförande, försumbart tryckfall, tempgivare Pt500 6m med dykrör 100mm, R100
  C38-50-A1-B1-C3-D1-E1-F1-G1-H1-I2-J3-K1-L2-M2-N1 CALOR 38 DN50 K FL HR PN25 Energimätare, induktiv, qp 42m3/h, 0,1…70°C, DN50 fläns, 200mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, hårdgummi invändigt, rostfria elektroder, kompakt utförande, försumbart tryckfall, tempgivare Pt500 6m med dykrör 100mm, R100
  C38-65-A1-B1-C3-D1-E1-F1-G1-H1-I2-J3-K1-L2-M2-N1 CALOR 38 DN65 K FL HR PN25 Energimätare, induktiv, qp 72m3/h, 0,1…70°C, DN65 fläns, 200mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, hårdgummi invändigt, rostfria elektroder, kompakt utförande, försumbart tryckfall, tempgivare Pt500 6m med dykrör 100mm, R100
  C38-80-A1-B1-C3-D1-E1-F1-G1-H1-I2-J4-K1-L2-M2-N1 CALOR 38 DN80 K FL HR PN25 Energimätare, induktiv, qp 110m3/h, 0,1…70°C, DN80 fläns, 200mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, hårdgummi invändigt, rostfria elektroder, kompakt utförande, försumbart tryckfall, tempgivare Pt500 6m med dykrör 136mm, R100
  C38-100-A1-B1-C3-D1-E1-F1-G1-H1-I2-J4-K1-L2-M2-N1 CALOR 38 DN100 K FL HR PN25 Energimätare, induktiv, qp 170m3/h, 0,1…70°C, DN100 fläns, 250mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, hårdgummi invändigt, rostfria elektroder, kompakt utförande, försumbart tryckfall, tempgivare Pt500 6m med dykrör 136mm, R100
  C38-125-A1-B1-C3-D1-E1-F1-G1-H1-I2-J4-K1-L2-M2-N1 CALOR 38 DN125 K FL HR PN25 Energimätare, induktiv, qp 267m3/h, 0,1…70°C, DN125 fläns, 250mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, hårdgummi invändigt, rostfria elektroder, kompakt utförande, försumbart tryckfall, tempgivare Pt500 6m med dykrör 136mm, R100
  C38-150-A1-B1-C3-D1-E1-F1-G1-H1-I2-J5-K1-L2-M2-N1 CALOR 38 DN150 K FL HR PN25 Energimätare, induktiv, qp 380m3/h, 0,1…70°C, DN150 fläns, 300mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, hårdgummi invändigt, rostfria elektroder, kompakt utförande, försumbart tryckfall, tempgivare Pt500 6m med dykrör 176mm, R100
  C38-200-A1-B1-C3-D1-E1-F1-G1-H1-I2-J5-K1-L2-M2-N1 CALOR 38 DN200 K FL HR PN25 Energimätare, induktiv, qp 675m3/h, 0,1…70°C, DN200 fläns, 350mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, hårdgummi invändigt, rostfria elektroder, kompakt utförande, försumbart tryckfall, tempgivare Pt500 6m med dykrör 176mm, R100
  C38-250-A1-B1-C3-D1-E1-F1-G1-H1-I2-J5-K1-L2-M2-N1 CALOR 38 DN250 K FL HR PN25 Energimätare, induktiv, qp 1057,5m3/h, 0,1…70°C, DN250 fläns, 450mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, hårdgummi invändigt, rostfria elektroder, kompakt utförande, försumbart tryckfall, tempgivare Pt500 6m med dykrör 176mm, R100
  C38-300-A1-B1-C3-D1-E1-F1-G1-H1-I2-J5-K1-L2-M2-N1 CALOR 38 DN300 K FL HR PN25 Energimätare, induktiv, qp 1525m3/h, 0,1…70°C, DN500 fläns, 450mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, hårdgummi invändigt, rostfria elektroder, kompakt utförande, försumbart tryckfall, tempgivare Pt500 6m med dykrör 176mm, R100
  C38-350-A1-B1-C3-D1-E1-F1-G1-H1-I2-J5-K1-L2-M2-N1 CALOR 38 DN350 K FL HR PN25 Energimätare, induktiv, qp 2075m3/h, 0,1…70°C, DN550 fläns, 450mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, hårdgummi invändigt, rostfria elektroder, kompakt utförande, försumbart tryckfall, tempgivare Pt500 6m med dykrör 176mm, R100
OBS! En mängd andra konfigurationer finns på begäran

Beställningsinformation mätare max 170°C utan MID

RSK-nr.Art.nr.BeteckningYtterligare information
  C38-25-A2-B1-C3-D5-E1-F1-G1-H1-I2-J2-K1-L2-M2-N1 CALOR 38 DN25 R FL PFA PN25 Energimätare, induktiv, qp 10,5m3/h, -25…170°C, DN25 fläns, 200mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 86mm, R100, MID-certifierad
  C38-32-A2-B1-C3-D5-E1-F1-G1-H1-I2-J2-K1-L2-M2-N1 CALOR 38 DN32 R FL PFA PN25 Energimätare, induktiv, qp 17m3/h, -25…170°C, DN32 fläns, 200mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 86mm, R100
  C38-40-A2-B1-C3-D5-E1-F1-G1-H1-I2-J3-K1-L2-M2-N1 CALOR 38 DN40 R FL PFA PN25 Energimätare, induktiv, qp 27m3/h, -25…170°C, DN40 fläns, 200mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 100mm, R100
  C38-50-A2-B1-C3-D5-E1-F1-G1-H1-I2-J3-K1-L2-M2-N1 CALOR 38 DN50 R FL PFA PN25 Energimätare, induktiv, qp 42m3/h, -25…170°C, DN50 fläns, 200mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 100mm, R100
  C38-65-A2-B1-C3-D5-E1-F1-G1-H1-I2-J3-K1-L2-M2-N1 CALOR 38 DN65 R FL PFA PN25 Energimätare, induktiv, qp 72m3/h, -25…170°C, DN65 fläns, 200mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 100mm, R100
  C38-80-A2-B1-C3-D5-E1-F1-G1-H1-I2-J4-K1-L2-M2-N1 CALOR 38 DN80 R FL PFA PN25 Energimätare, induktiv, qp 110m3/h, -25…170°C, DN80 fläns, 200mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 136mm, R100
  C38-100-A2-B1-C3-D5-E1-F1-G1-H1-I2-J4-K1-L2-M2-N1 CALOR 38 DN100 R FL PFA PN25 Energimätare, induktiv, qp 170m3/h, -25…170°C, DN100 fläns, 250mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 136mm, R100
  C38-125-A2-B1-C3-D5-E1-F1-G1-H1-I2-J4-K1-L2-M2-N1 CALOR 38 DN125 R FL PFA PN25 Energimätare, induktiv, qp 267m3/h, -25…170°C, DN125 fläns, 250mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 136mm, R100
  C38-150-A2-B1-C3-D5-E1-F1-G1-H1-I2-J5-K1-L2-M2-N1 CALOR 38 DN150 R FL PFA PN25 Energimätare, induktiv, qp 380m3/h, -25…170°C, DN150 fläns, 300mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 176mm, R100
  C38-200-A2-B1-C3-D5-E1-F1-G1-H1-I2-J5-K1-L2-M2-N1 CALOR 38 DN200 R FL PFA PN25 Energimätare, induktiv, qp 675m3/h, -25…170°C, DN200 fläns, 350mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 176mm, R100
  C38-250-A2-B1-C3-D5-E1-F1-G1-H1-I2-J5-K1-L2-M2-N1 CALOR 38 DN250 R FL PFA PN25 Energimätare, induktiv, qp 1057,5m3/h, -25…170°C, DN250 fläns, 450mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 176mm, R100
  C38-300-A2-B1-C3-D5-E1-F1-G1-H1-I2-J5-K1-L2-M2-N1 CALOR 38 DN300 R FL PFA PN25 Energimätare, induktiv, qp 1525m3/h, -25…170°C, DN500 fläns, 450mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 176mm, R100
OBS! En mängd andra konfigurationer finns på begäran

Beställningsinformation mätare max 170°C med MID

RSK-nr.Art.nr.BeteckningYtterligare information
  C38MID-25-A2-B1-C3-D5-E1-F1-G1-H1-I2-J2-K1-L2-M2-N1 CALOR 38 DN25 R FL PFA PN25 MID Energimätare, induktiv, qp 10,5m3/h, -25…170°C, DN25 fläns, 200mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 86mm, R100, MID-certifierad
  C38MID-32-A2-B1-C3-D5-E1-F1-G1-H1-I2-J2-K1-L2-M2-N1 CALOR 38 DN32 R FL PFA PN25 MID Energimätare, induktiv, qp 17m3/h, -25…170°C, DN32 fläns, 200mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 86mm, R100
  C38MID-40-A2-B1-C3-D5-E1-F1-G1-H1-I2-J3-K1-L2-M2-N1 CALOR 38 DN40 R FL PFA PN25 MID Energimätare, induktiv, qp 27m3/h, -25…170°C, DN40 fläns, 200mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 100mm, R100
  C38MID-50-A2-B1-C3-D5-E1-F1-G1-H1-I2-J3-K1-L2-M2-N1 CALOR 38 DN50 R FL PFA PN25 MID Energimätare, induktiv, qp 42m3/h, -25…170°C, DN50 fläns, 200mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 100mm, R100
  C38MID-65-A2-B1-C3-D5-E1-F1-G1-H1-I2-J3-K1-L2-M2-N1 CALOR 38 DN65 R FL PFA PN25 MID Energimätare, induktiv, qp 72m3/h, -25…170°C, DN65 fläns, 200mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 100mm, R100
  C38MID-80-A2-B1-C3-D5-E1-F1-G1-H1-I2-J4-K1-L2-M2-N1 CALOR 38 DN80 R FL PFA PN25 MID Energimätare, induktiv, qp 110m3/h, -25…170°C, DN80 fläns, 200mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 136mm, R100
  C38MID-100-A2-B1-C3-D5-E1-F1-G1-H1-I2-J4-K1-L2-M2-N1 CALOR 38 DN100 R FL PFA PN25 MID Energimätare, induktiv, qp 170m3/h, -25…170°C, DN100 fläns, 250mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 136mm, R100
  C38MID-125-A2-B1-C3-D5-E1-F1-G1-H1-I2-J4-K1-L2-M2-N1 CALOR 38 DN125 R FL PFA PN25 MID Energimätare, induktiv, qp 267m3/h, -25…170°C, DN125 fläns, 250mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 136mm, R100
  C38MID-150-A2-B1-C3-D5-E1-F1-G1-H1-I2-J5-K1-L2-M2-N1 CALOR 38 DN150 R FL PFA PN25 MID Energimätare, induktiv, qp 380m3/h, -25…170°C, DN150 fläns, 300mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 176mm, R100
  C38MID-200-A2-B1-C3-D5-E1-F1-G1-H1-I2-J5-K1-L2-M2-N1 CALOR 38 DN200 R FL PFA PN25 MID Energimätare, induktiv, qp 675m3/h, -25…170°C, DN200 fläns, 350mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 176mm, R100
  C38MID-250-A2-B1-C3-D5-E1-F1-G1-H1-I2-J5-K1-L2-M2-N1 CALOR 38 DN250 R FL PFA PN25 MID Energimätare, induktiv, qp 1057,5m3/h, -25…170°C, DN250 fläns, 450mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 176mm, R100
  C38MID-300-A2-B1-C3-D5-E1-F1-G1-H1-I2-J5-K1-L2-M2-N1 CALOR 38 DN300 R FL PFA PN25 MID Energimätare, induktiv, qp 1525m3/h, -25…170°C, DN500 fläns, 450mm, PN25, IP65, 230VAC, 2 st puls ut/status, modulplats för kommunikation, PFA invändigt, rostfria elektroder, separerat utförande 3m kabel, försumbart tryckfall, tempgivare Pt500 6m med dykrör 176mm, R100
OBS! En mängd andra konfigurationer finns på begäran

Beställningsinformation för installationssatser

Se denna länk för installationssatser.
