Kompettera TDS-100F med LoRaWAN

Gäller: TDS-100F

OBS! Denna instruktion gäller när man beställt omvandlare förkonfigurerad för TDS-100F.

Nödvändig utrustning

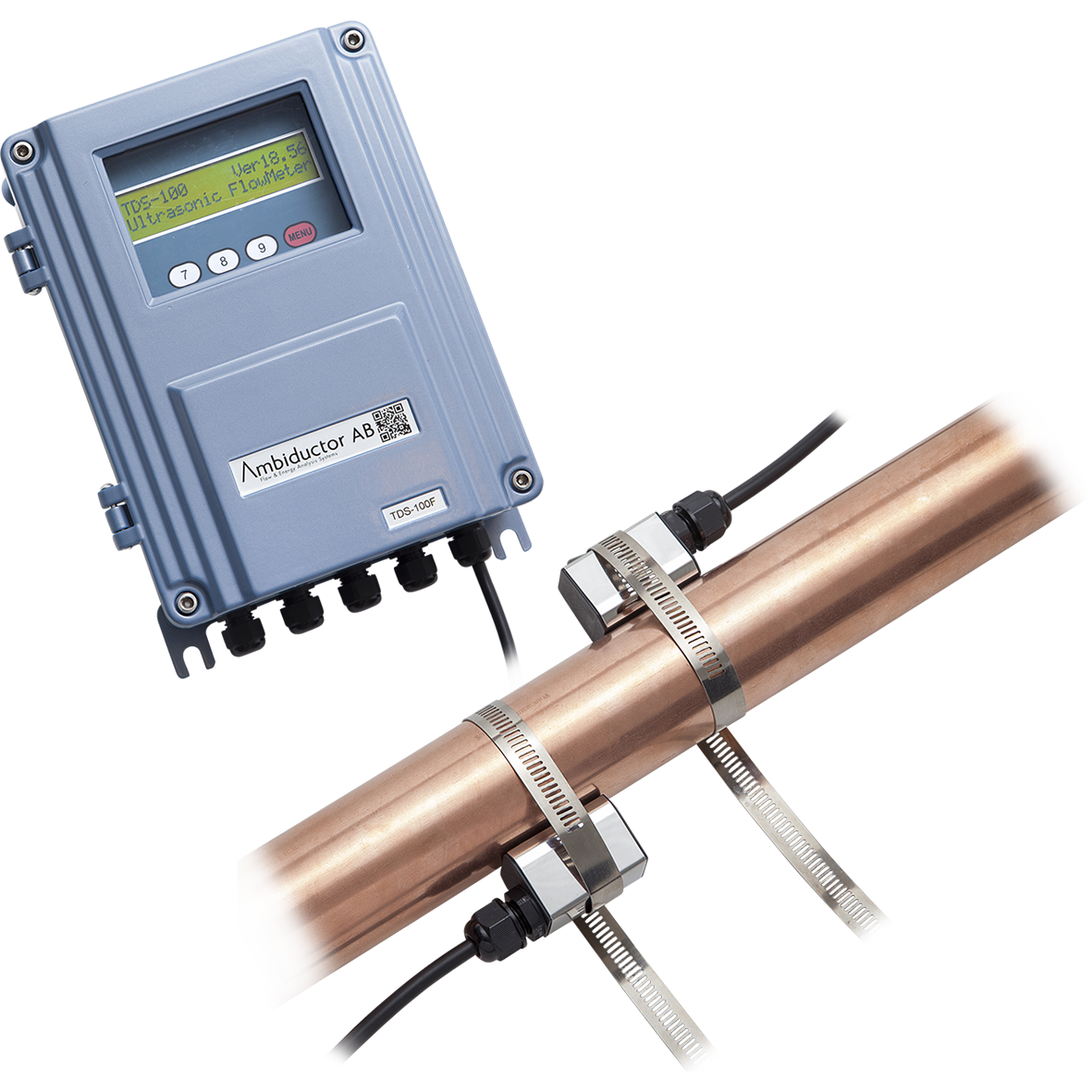

TDS-100F

Utanpåliggande vatten/energimätare.

Finns med S2-givare (25...100mm ytterdiameter) eller M2-givare (50...700mm ytterdiemeter)

Läs mer

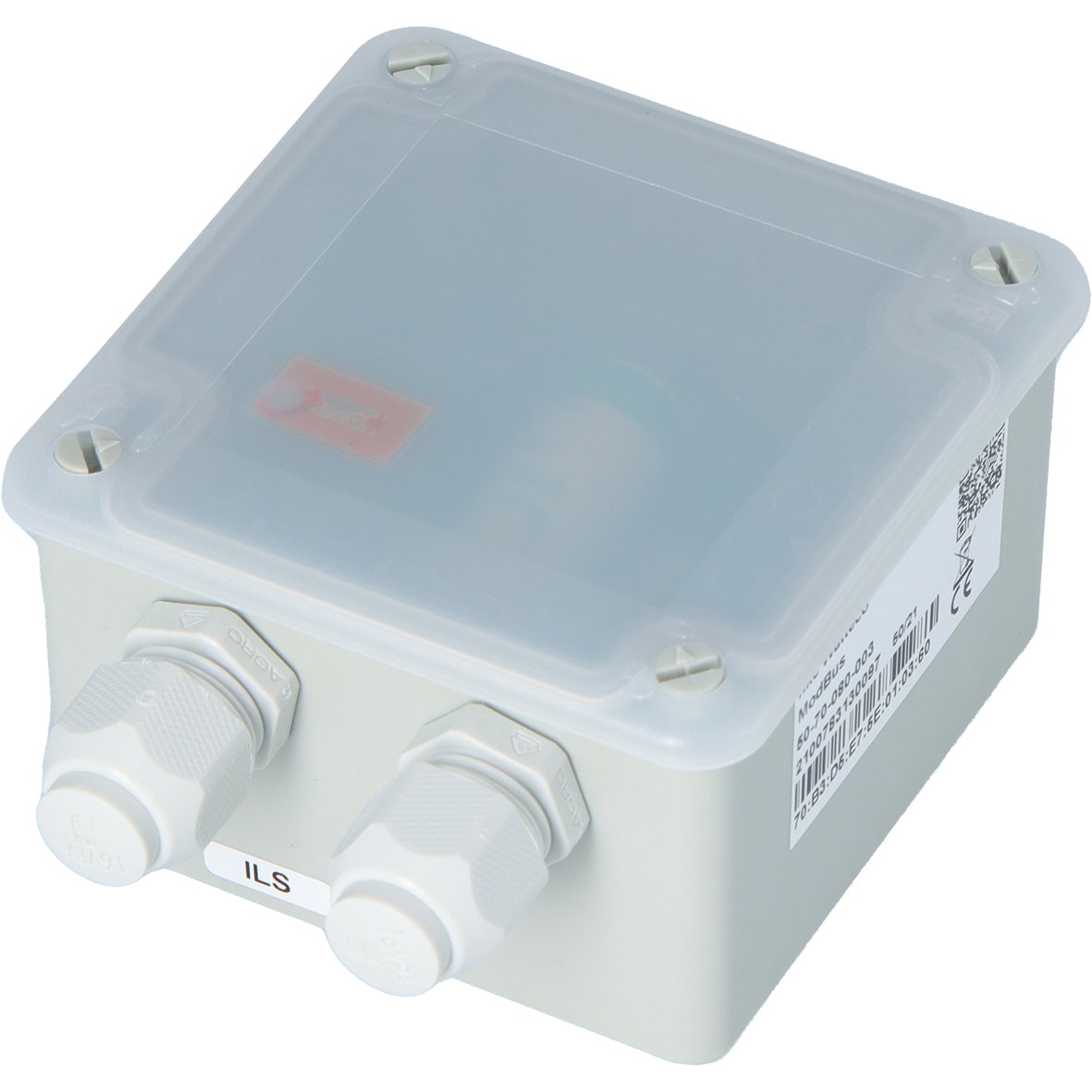

Modbus/LoRaWAN-omvandlare

Omvandlare Modbus till LoRaWAN.

Finns för klass A (batteri) eller klass C (spänningsmatning).

Läs mer

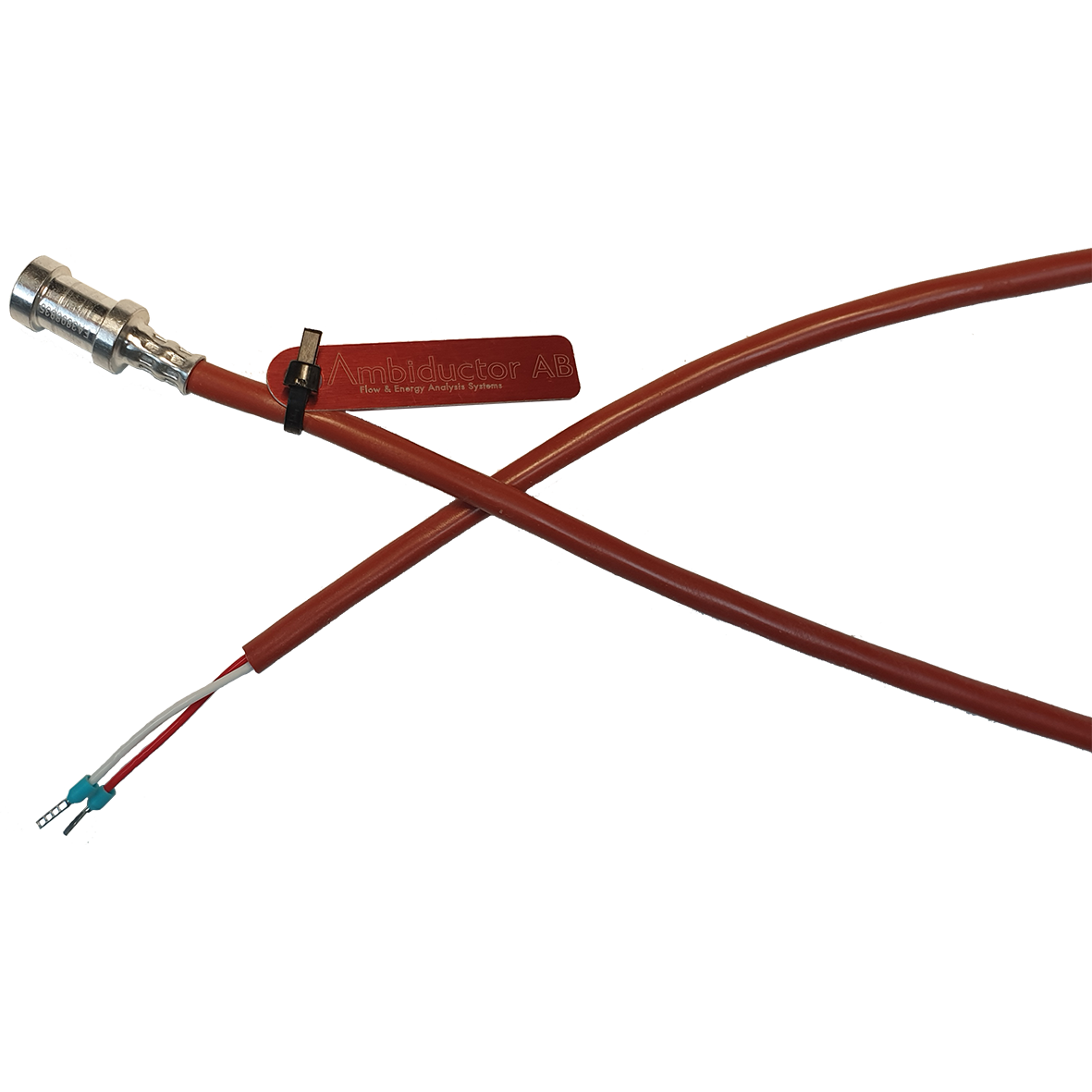

Utanpåliggande tempgivare

Temperaturgivare klass AA.

Används om man önskar mäta energi - inte bara volym

Läs mer

Att välja rätt utrustning

Välj rätt storlek på mätaren.

Bestäm sedan om ni önskar matningsspänning eller batteridrift på omvandlaren. Med matningsspänning fås omvandlaren i klass C vilket innebär att den både kan skicka tidsstyrda telegram och pollas (läsas av när som helst).

Om man ska mäta energi behöver man även tempereraturgivare.

Det finns en del annan utrustning men programmering kräver endast en dator med internetuppkoppling.

Installation, inkoppling och aktivering av omvandlaren

Se leverantörens websida http://support.nke-watteco.com/modbus/ för mer information.

Konfiguration av TDS-100F

Ställ in följande parametrar i mätaren:

Meny M63: Modbus RTU Only
Meny M62: Baudrate 9600, ingen paritet, 8 bitar och 1 stoppbit

Medföljande register från TDS-100F

Följande 8 register är förkonfigurerade i omvandlaren för att hämtas från TDS 100F via Modbus.
Registernumreringen är noll baserad, så registernumren är -1 mot TDS manualen.

Register	Beskrivning
32	Supply Temp C (float 4 bytes)
34	Return Temp C (float 4 bytes)

08	Positive totaliser Flow (Long 4 bytes)
10	Positive totaliser Flow decimal part (float 4 bytes)

16	Positive totaliser heat quantity (Long 4 bytes)
18	Positive totaliser heat quantity decimal part (float 4 bytes)

00	Instant flow rate
02	Instant Power

LoRaWAN payload

Omvandlaren hämtar dom 8 registren från TDS-100F och skickar sen mätvärdena som två LoRaWAN payload uplinks. Nedan är ett exempel på en uppdatering.

LoRaWAN payload, del 1

LoraWAN Payload hex

110a800900004124810407010308900d41c091af41ba010308f718000000003e24010308002f0000a6083f46

Register	Beskrivning
11	Cluster 11
0a	Cmd ID
8009	Cluster ID
0000	Attribute ID
41	Attributetype Byte String
24 81 04 07	Data descriptor
01 03 08	Modbus
90 0d 41 ba	Supply Temp: 24.0703373
91 af 41 ba	Return Temp: 23.3211346
01 03 08	Modbus
f7 18 00 00	Positive totaliser Flow: 63256
00 00 3e 24	Positive totaliser Flow decimal: 0.16015625
01 03 08	Modbus
00 2f 00 00	Positive totaliser heat quantity: 47
a6 08 3f 46	Positive totaliser heat quantity decimal: 0.775970936

LoRaWAN payload, del 2

LoraWAN Payload hex

110a80090000410ea724080103080000000000000000

Register	Beskrivning
11	Cluster 11
0a	Cmd ID
8009	Cluster ID
0000	Attribute ID
41	Attributetype Byte String
0e a7 24 08	Data descriptor
01 03 08	Modbus
00 00 00 00	Instant flow rate: 0
00 00 00 00	Instant Power: 0

Vi förberhåller oss rätten till ändringar utan föregående besked
