Kom igång med Netw'O signalstyrkemätare

Gäller: Netw'O signalstyrkemätare

Netw'O är till för att mäta signalstyrka i LoRa-nätverk.

Man kan mäta signalstyrka i 3 olika nät
Man kan mäta signalstyrka i stängda skåp genom att använda mobilen

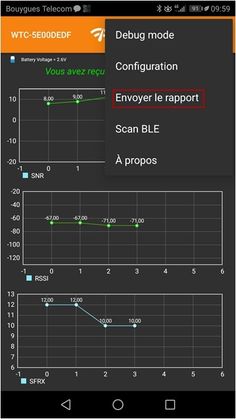

Man kan logga och skicka in all mätdata till en Excel-fil

Förberedelser

Säkerställ att enheten är provisionerad i samtliga nätverksservrar.
Ladda ned appen Netw'O från Google Play.
Testa bluetooth-uppkopplingen i förväg.
Se till att ha nya fräscha batterier.

OBS! Kontakta vår support om ni behöver hjälp med provisioneringen.

OBS! Google play-appen tillfälligt otillgänglig (2024-10-11). Kan fås som APK-fil. Kontakta Den här e-postadressen skyddas mot spambots. Du måste tillåta JavaScript för att se den..

De 3 st. olika DevEUI skiljer på ett tecken:

70B3D5E75E0xxxxx
70B3D5E75E1xxxxx
70B3D5E75E2xxxxx

Signalstyrkemätning

Hantering av Netw'O

Håll knappen nedtryckt i 1 sekund för att starta enheten.
5 stycken signalstyrkemätningar med 15 sekunders mellanrum utförs
Snabbt tryck på knappen skickar ett telegram.
Håll knappen nedtryckt i 5 sekunder för att stänga av enheten.

Visning på Netw'O

Dioderna på enheten visar signalstyrkan. Den vänstra kolumnen visar sändningskvalitet och den högrar visar mottagningskvalitet.

Färg	Signalstyrka	Förslag
Röd	Mycket dålig	Risk för tappade telegram. Försök flytta mätpunkten eller komplettera med fler gateways.
Orange	Dålig	Förstärk nätet om möjligt
Grön	Bra
Dubbelgrön	Mycket bra

Hantering av mobillappen

Nedladdning sker via Google Play.

Starta appen och skanna efter Netw'O-enheten.

Klicka på din Netw'O-enhet i listan (sista 8 tecknen i DevEUI).

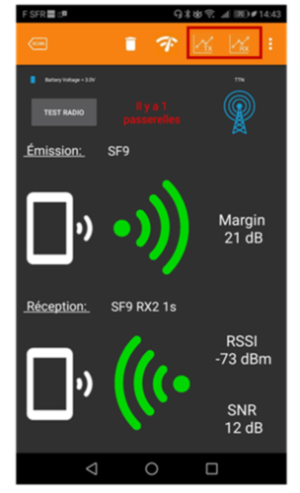

Klicka på graferna för att se sparad data.

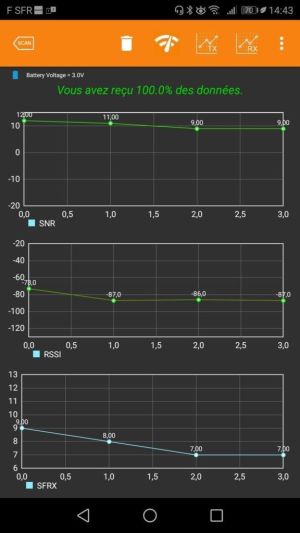

RX-graf: SNR, RSSI och downlink SF.

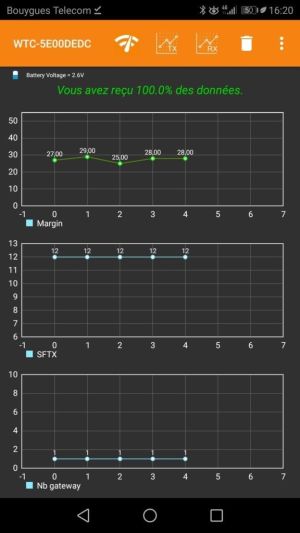

TS-graf: Margin, uplink SF och antal gateways.

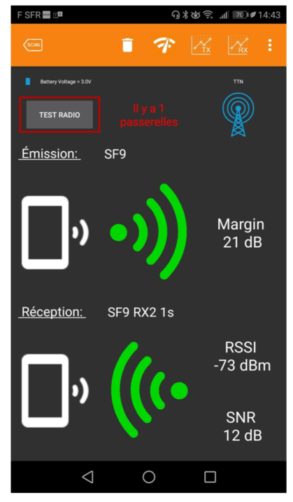

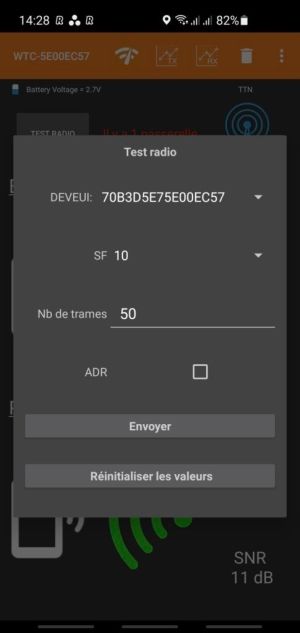

Klicka på "Test radio" för att starta en ström av uplinks i valt nätverk.

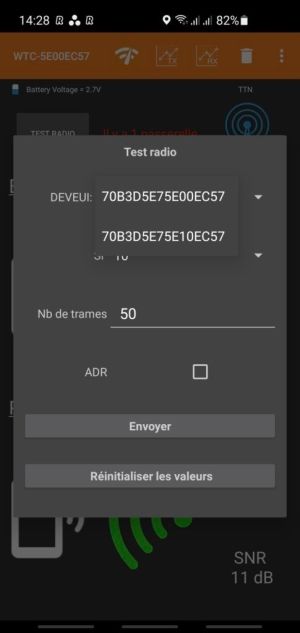

För att byta LoRaWAN-server, välj nät efter det DevEUI som ligger i respektive nät. Direkt när detta är valt försöker Netw’O få kontakt med nätverksservern.
