Hantera Modbus på Ambiductor HEAT 1 och FLOW 4

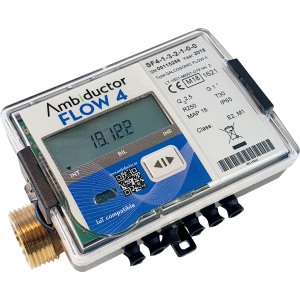

Gäller: Ambiductor HEAT 1 och Ambiductor FLOW 4

Innehållsförteckning

Sätt mätaren i serviceläge
Anslut till mätaren
Ändra Modbus-adress
Avsluta parametrisering

Driftlägen

Mätarna är konfigurerbara. Behörighet till konfiguration beror på vilket "läge" mätaren är i. Följande lägen finns: "normal drift" och "service".

Vid leverans är mätare i normal drift. Då kan få parametrar ändras. De kan sättas i serviceläge genom att öppnas och kortsluta två stift med en Jumper.

Nödvändig utrustning

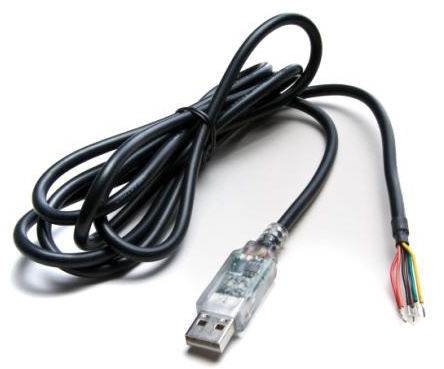

USB till RS485 converter

Modbus RTU 1,8m kabel (kontakta oss för mer info)

Verktyg

Skruvmejsel för att öppna locket
Jumper (eller bara skruvmejseln) för att sätta mätaren i serviceläge

Sätt mätaren i serviceläge

Öppna mätaren

Vik försiktigt bort montagebyglarna som håller locket på plats.

Aktivera serviceläge

Bygla stiften i mitten.

Mjukvara: MODBUSreader

Mjukvaran som behövs kan laddas ned genom att klicka här.

Anslut till mätaren

Att ansluta genom Modbus

Anslut M-bus-kablarna till mätaren på plint 90 (+) och 91 (-). Ta reda på vilken port den använder genom att gå in i "enhetshanteraren".

Normalt används 9600 baud, jämn paritet och 1 stopbit. Om detta ändrats - se dokumentation.

Starta programmet

OBS! Modbus-adress skall vara sista två sifforna i serienumret. Om dessa är 00 är adressen 100.

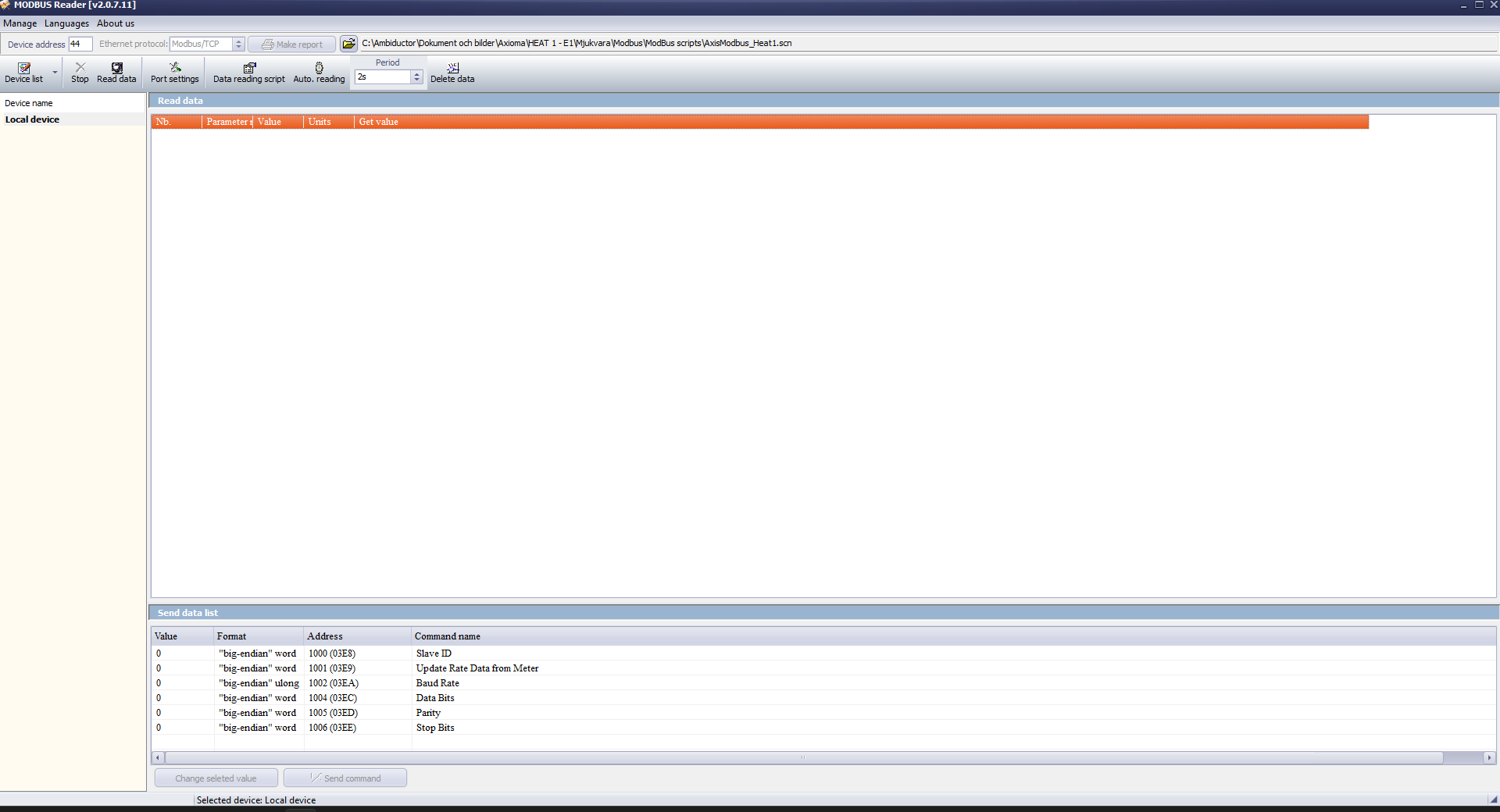

Öppna filen "AxisModbus_Heat1.scn" för Ambiductor Heat 1 och Ambiductor Flow 4,
filen "AxisModbus_Heat2.scn" för Qalcosonic E2 eller "AxisModbus_QalcoMet_E1.scn"
för Qalcomet/VVC2.
Kontrollera inställningarna så port m.m. stämmer.
Välj Modbus-adress till mätare och läsa av mätaren för att testa kontakten.

Parametrisering

Ändra Modbus-adress

Välj det värde ni vill ändra (t.ex. slav-ID) och klicka på Change selected value.
Ändra värdet och klicka på Send command.
Töm data och kontrollera om det går att ansluta till den nya adressen.

Avsluta parametrisering

Efter utförd operation skall Jumper plockas bort och locket stängas ordentligt.
