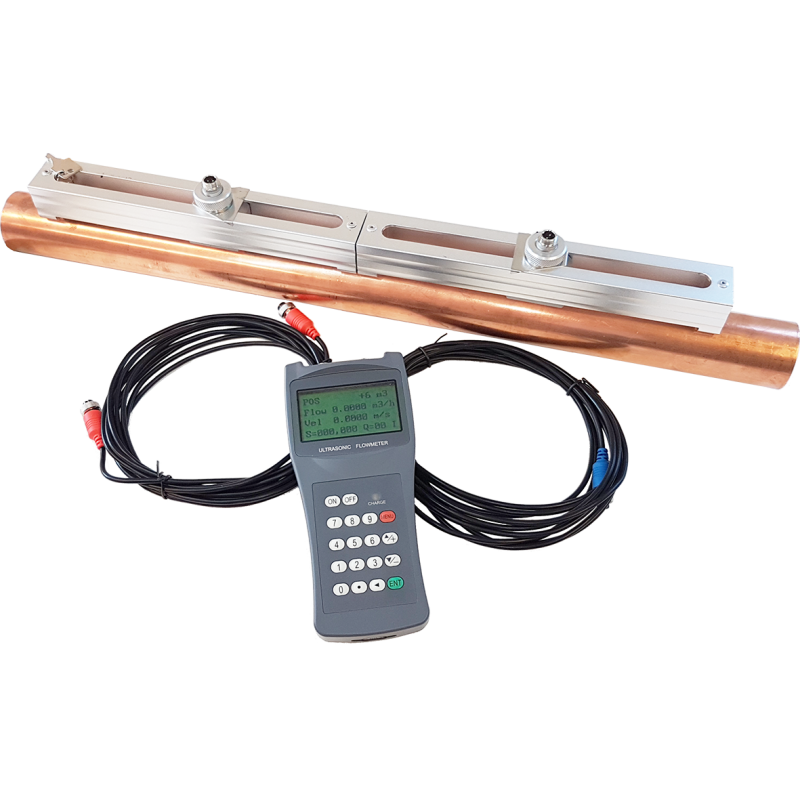

TDS-100H

TDS-100H

Portabel utanpåliggande (clamp-on) ultraljudsvattenmätare

Inga rörarbeten krävs. Noggrann och lättinstallerad.
Inbyggt integreringsverk för energimätning.

Nominellt flödeNominell diameterTemperaturområde
N/A Ytterdiameter 25 ... 6000 mm Upp till +160 °C

Användningsområden

  • Tillfällig mätning
  • Uthyrning
  • Mätning där det är svårt att stänga av flödet
  • Stora rördimensioner

AmbiSolution approved

Grundläggande data

EgenskaperMöjligheter
Noggrannhet / klassificering
  • Kapsling: IP 65
Storlekar
  • Ytterdiameter 25 ... 100 (S2-givare)
  • Ytterdiameter 50 ... 700 (M2-givare)
  • Ytterdiameter 300 ... 6000 (L2-givare)
Möjliga utgångar
  • 4 ... 20 mA
  • Puls
  • Digital
  • Frekvensutgång
  • Modbus
  • Loggning på SD-kort (option)
  • LoRaWAN (tillbehör)
Möjliga ingångar
  • Temperaturgivare Pt100 för energimätning
Kraftmatning
  • 85...264 VAC eller 24 VDC
Viktig information
  • Montageriktning: Alla
  • Rekommenderad raksträcka: 10xDN innan, 5xDN efter (se datablad)
  • Max +160 °C
  • Inget behov av att bryta vattenflödet
  • Demonterbar och flyttbar
  • Stöder V-, Z-, N- och W-metoderna
  • Kabel 5m (kan beställas längre)

Beställningsinformation för TDS-100F

RSK-nr.Art.nr.BeteckningYtterligare information
4956809 TTD106S Utanpåliggande TDS-100F1 med S2 Ultraljud, max -40…+160°C, 4-20mA, puls ut, Modbus, 230V, S2-givare ingår DN25-100
4956809 TTD107M Utanpåliggande TDS-100F1 med M2 Ultraljud, max -40…+160°C, 4-20mA, puls ut, Modbus, 230V, M2-givare ingår DN50-700
OBS! Fler konfigurationer finns på begäran

Beställningsinformation för tillbehör

RSK-nr.Art.nr.BeteckningYtterligare information
4647793 TTD111 Givare S2 till TDS-100F  Magnetfäste, max 0…160°C, 5m kabel, V-metoden, spännband ingår
4647792 TTD112 Givare M2 till TDS-100F  Magnetfäste, max 0…160°C, 5m kabel, V- eller Z-metoden, spännband ingår
3901052 AH1101 Kontaktpasta, solvärme, 20g  För -40…204 °C
4647795 TTD121 Väska till TDS-100F  Robust i PP hårdplast. Gummitätning och fyrdubbla snäppfästen. Plats för hänglås.
4647794 TTD115 SD-kortläsare för loggning av mätvärden  USB-adapter ingår
4956422 TTD201 Rörtjockleksmätare TM-8812  Ultraljud, 1,5…200mm, 500…9000m/s, ±0,2mm
